概述

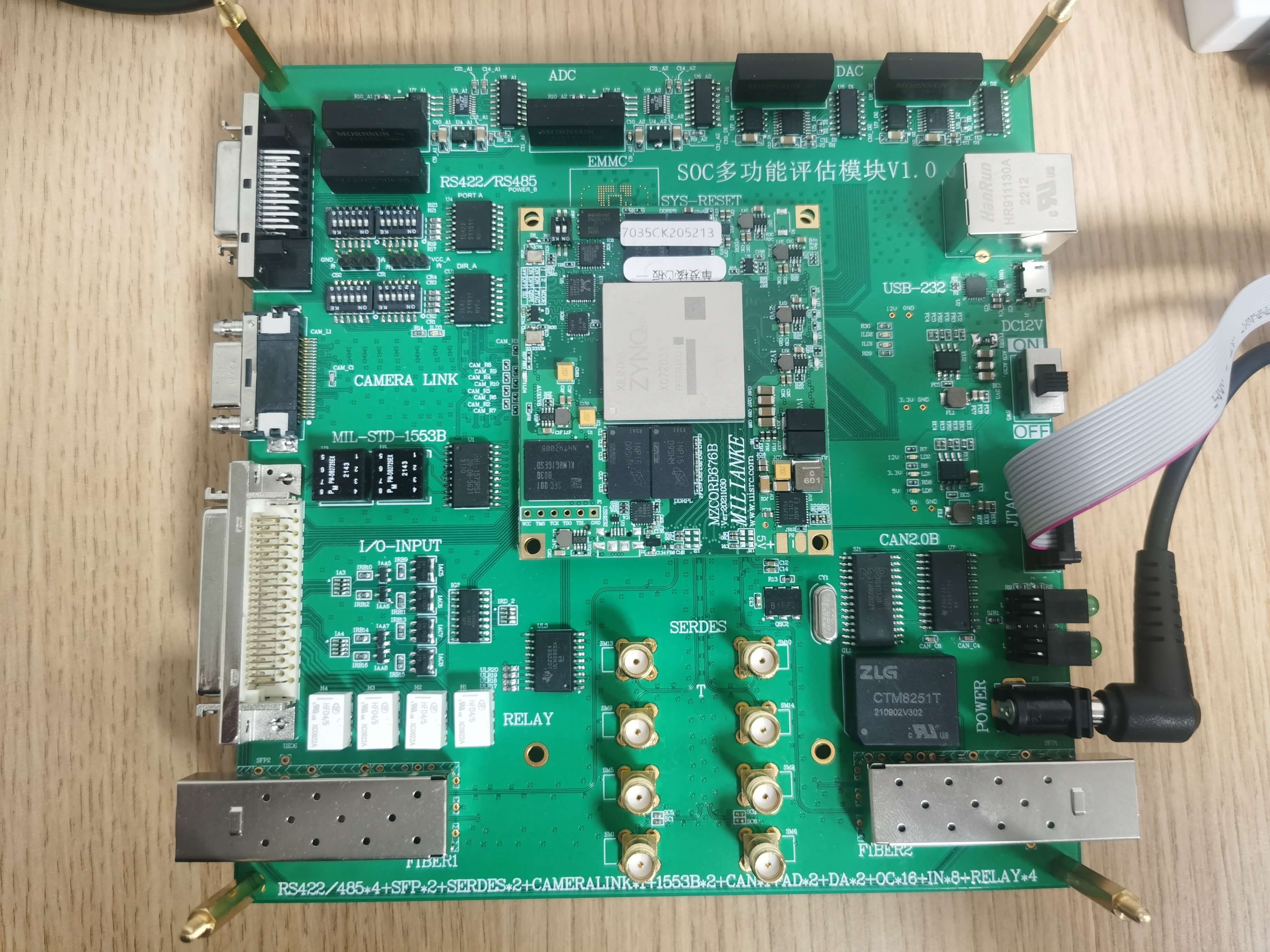

· 基于Xilinx可编程SOC，外围设计丰富的工业接口，实现嵌入式多功能实验平台
· 采用直流12V供电，体积小方便携带，在一台设备上可实现包括FPGA、ARM、
数据采集、模拟量输出、高/低速通信各类开发实验，可用于企业培训、高校教学实验、
企业技术开发快速评估
· 该模块结合了企业和学校双方面的需求和经验，提供丰富的实验例程和全面的硬件接口
目前应用于企业内部培训，市场推广（快速开发后交用户预先试验）哈尔滨工业大学和
哈尔滨工程大学的研究生教学实验
功能
· Xilinx可编程SOC核心电路
· 大容量EMMC存储、串行FLASH存储
· RS232/RS422/RS485通信、百/千兆以太网通信、Cameralink通信、LVDS通信、CAN总线通信、航电1553B通信
· 高精度AD采集、可编程电压及波形输出、数字量输入采集、数字量输出
· 继电器控制、光纤通信（Aurora、SRIO、千/万兆以太网）、Serdes高速通信接口
| 参数名称 | 参数详细 |
|---|---|
| SOC型号 | XC7Z035FFG676-21 |
| ARM参数 | Cortex-A9 双核主频 800M |
| 架构 | Kintex7 |
| 速度等级 | -2 |
| 逻辑单元(Logic Cells) | 275K |
| 查找表(LUTs) | 171900 |
| Block RAM(#36kb Blocks) | 17.6b |
| DSP(DSP slices) | 900 |
| 触发器 (Elip-flops) | 343800 |
| XADC | 1路(和 GPIO复用) |
| GTX | 8对 |
| 电源 | 底板12V输入 核心板1.0V电源最大输出 30A |
| PS DDR | DDR3L 1GB 1066MHZ*32bits |
| PL DDR | DDR3L 1GB 1600MHZ*32bits |
| EMMC | PS端8GB |
| FLASH | 256Mbit OSPI-Flash |
| PS晶振 | 33.3333MHZ(核心模块 核心模块 上) |
| PL晶振 | 100MHZ(核心模块上) |
| 千兆以太网 | PS 端 1路千兆以太网 RJ45接口 |
| USB 串门 | 1路 USB 转串口，MicroUSB接口 |
| JTAG接口 | 1路，使用下载器进行调试下载 |
| 422接口 | 4通道全双工采用L422-E接口芯片，自带磁偶隔离，最大速率25Mbps |
| 485接口 | 4通道半双工采用IL422-E接口芯片，自带磁偶隔离，最大速率25Mbps |
| IO接口 | 8输入16输出，光耦隔离，宽输入范围: 输入范围5~28V，输出提供OC门，可外接母线电源 |
| cameralink接口 | 1路cameralink-base接口，支持28bit双向数据传输，自定义IP核，可灵活配置 |
| SFP接口 | 2 路 SFP+接口，单路最大支持10.3125Gbps |
| AD接口 | 2路隔离AD采集通道，接口芯片LTC2328，SPI接口，采样率: 1MH 分辨率:16位 电源电压: 5V，前端调理电路输入范围+50V |
| DA接口 | 2路隔离DA输出通道，接口芯片DAC8871，SPI接口 分辨率:16位 稳定时间: us INL/DNL: 1LSB;0.25LSB 输出范围+15V |
| 继电器 | 4路，达林顿驱动，控制关断与闭合，带载能力3A |
| CAN | 1路CAN总线通信，接口芯片SJA1000T，兼容CAN2.0B和CAN2.0A标准，支持正常收发、单一监听、自检工作 |
| 1553B | 1路1553B通信，双通道冗余备份，接口芯片HI1573，自定义接口IP核 |
| SERDES接口 | SMA接口形式，4路收发，单路最大速率10.3125Gbps |
