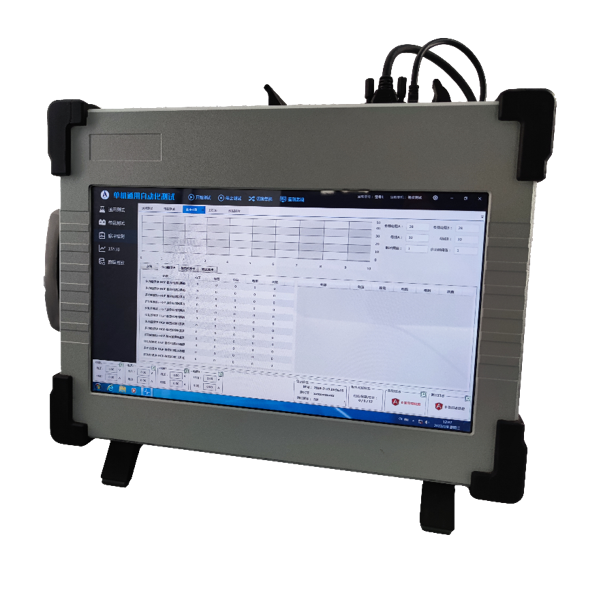

供配电单机功能测试; 可进行遥控指令发送及遥测监测; 便携携带,可适应无电场合进行测试。
参数名称 | 参数详细 |
---|---|
开路电压及脉宽检测功能 | (1)整机具备144路开路电压(脉宽检测)功能 (2)电压检测范围:0-110V,精度:±0.1V (3)脉宽检测范围:0-60s,精度:±0.1ms (4)差分输入阻抗:大于100KΩ |
模拟量遥测采集 | (1)整机具备36路0-27V模拟量检测和18路0-5V模拟量检测 (2)电压检测精度:±10mV (3)输入阻抗:大于50KΩ |
电阻量采集 | (1)整机具备16路电阻量采集 (2)上拉电压:5V,上拉电阻:7.5KΩ (3)检测范围:±10mV |
无源开关量输出 | (1)整机具备14路无源开关量输出 (2)触点容量:30V/0.2A |
OC指令输出 | (1)整机具备72路OC指令输出 (2)遥控电压28V (3)指令宽度:10ms-60s (4)指令精度:0.1ms (5)吸收电流:大于200mA (6)截止漏电流:小于0.1mA |

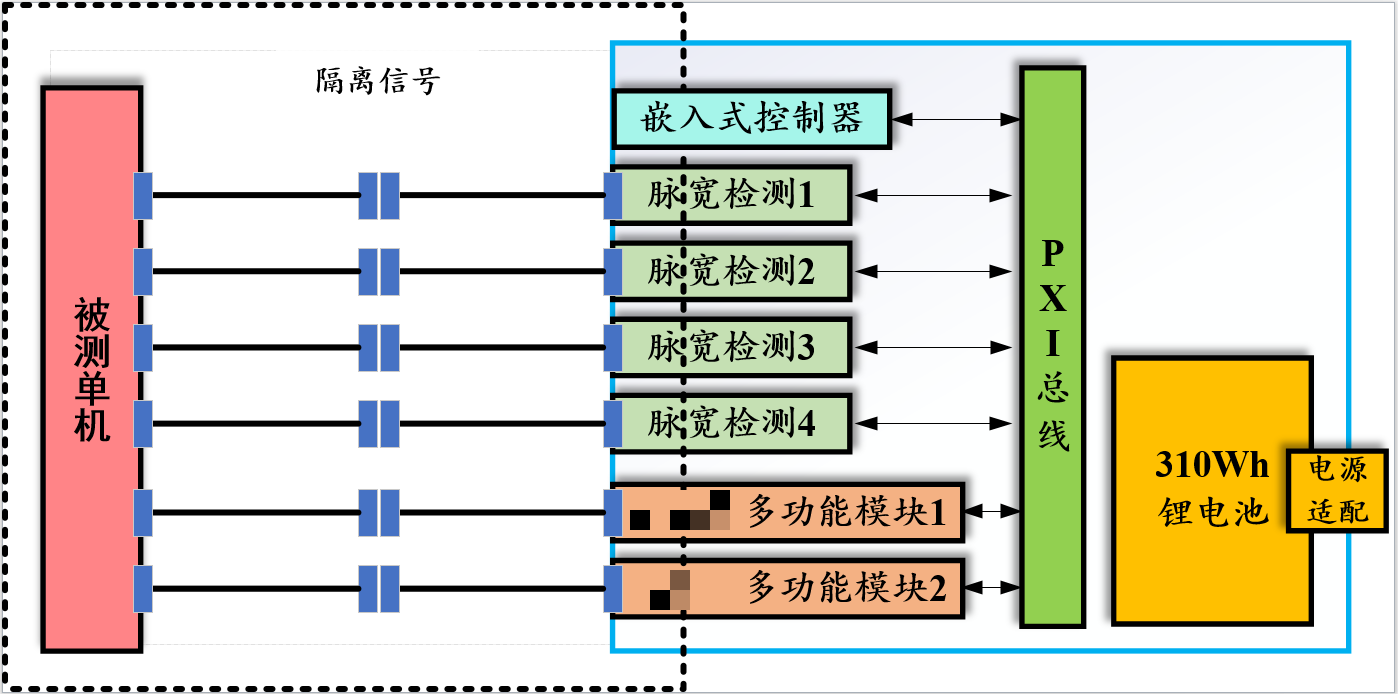

等效器由脉宽检测模块与火工品多功能模块组成。其中:
● 脉宽检测模块用于0~100V脉冲信号检测,每块板36路;
● 多功能模块用于实现遥测、遥控等功能。包括OC门输出、无源触点输出、开关量检测、0~30V的脉冲信号检测、0~30V模拟量检测。
采集卡通过PXI总线将采集到的数据传输至便携机箱的控制器模块,由控制器模块中的测试软件对测试数据进行处理后将最终测试结果显示在液晶显示屏上。
