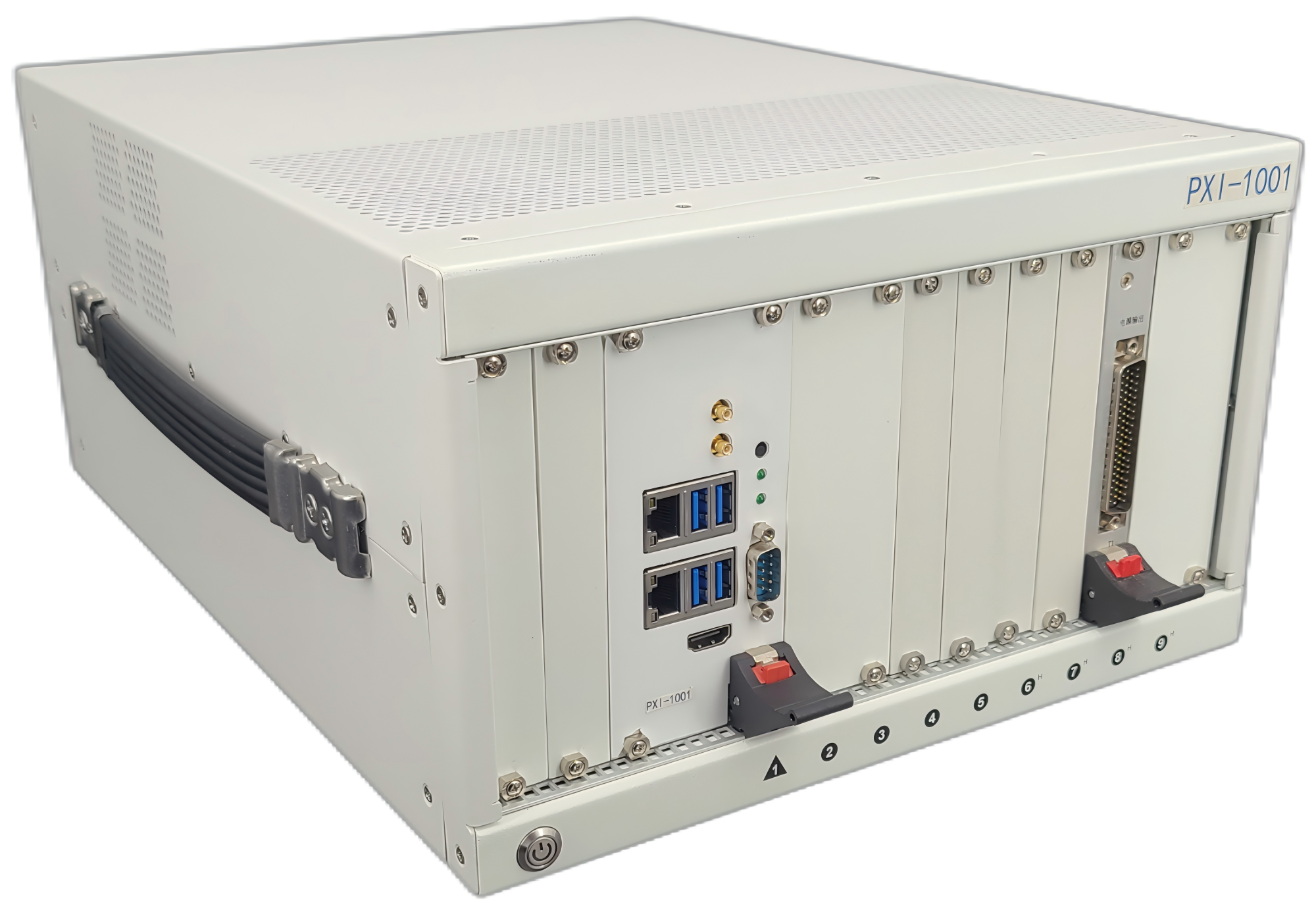

综合测试设备，提供状态控制信号，完成对模拟量的采集和记录，进行与被测对象的通讯等，其受测试计算机控制，并将测试结果传递给测试计算机； 可以适应不同环境测试需求
| 参数名称 | 参数详细 |
|---|---|
| 机箱 | 1套18槽PXIe机箱，NI公司 |
| 嵌入式控制器 | 1块PXI-8840控制器，win7 32位操作系统，NI公司 |
| 数字多用表 | 1块PXI-4065数字多用表，NI公司 |
| 通讯模块 | 8路，隔离方式光耦隔离，波特率9.6K~614.4k可设置，数据位5、6、7、8，停止位1、1.5、2可设置，1路复位信号输出及复位回答接收（12V） |
| 通讯模块 | 4路RS-232,4路RS-485；RS-232波特率9.6K~614.4k，RS-485波特率800k~2M（同步），数据位5、6、7、8，停止位1、1.5、2可设置，数据发送缓存每通道不小于30MB，数据接收缓存每通道不小于160M |
| 通用继电器模块 | 32路，具备回读开关通/断状态，绝缘电阻不小于100M，开关速度小于10ms，开关电流小于1A |
| 多路复用模块 | 工作模式2线32X1，闭合阻抗小于10欧姆，绝缘电阻不小于100M,开关速度不大于4ms |
| 并行AD模块 | 8路，分辨率16bit，最高采样率100ksa/s，采样精度±15ppm，输入阻抗不低于1M，输入范围-30V~+30V |
PXI测控组合作为某飞行器综合测试系统的测控核心，提供状态控制信号，完成对模拟量的采集和记录，进行与被测对象的通讯等，其受测试计算机控制，并将测试结果传递给测试计算机。主要功能如下：
● 被测产品二次电压采集与记录；
● 被测产品时序信号采集与记录；
● 被测产品导通和绝缘电阻测量与记录；
● 与被测产品进行RS422通讯和RS485通讯；
● 开关模块控制电源给被测产品供电。
