元器件选用100%国产化,整机采用便携组合式结构;
可模拟DS设备的电气接口、通信接口;
支持通信接口协议可配置。
参数名称 | 参数详细 |
---|---|
主体功能 | (1) 对外提供模拟负载,完成被测设备的电气功能检查 (2) 支持被测设备的RS-485/RS-422通信功能检查 (3) 可对被测设备的1553B总线通信功能检查 (4) 可向被测设备提供4路模拟量 |
设别机构 | (1) 软件:嵌入式软件,通信协议可配置 (2) 硬件:采用便携组合式结构,所有接口通过面板连接器引出 |
模拟负载提供 | (1) 提供27V/1A±0.5A供电负载 (2) 提供27V/6A±0.5A供电负载 |
通信接口 | (1) 提供2路异步RS-422通讯功能,接口隔离,通信方式及协议可设置 (2) 提供2路同步RS-485通讯功能,接口隔离,通信方式及协议可设置 |

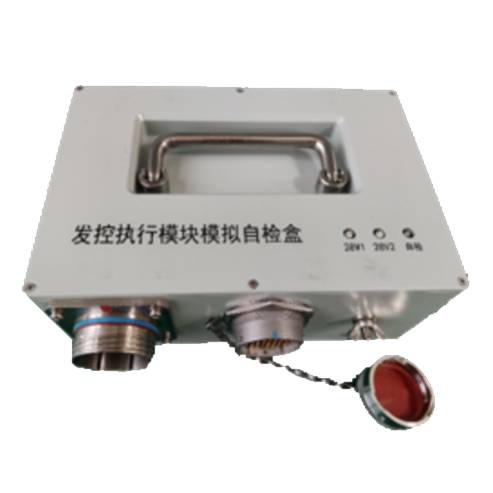

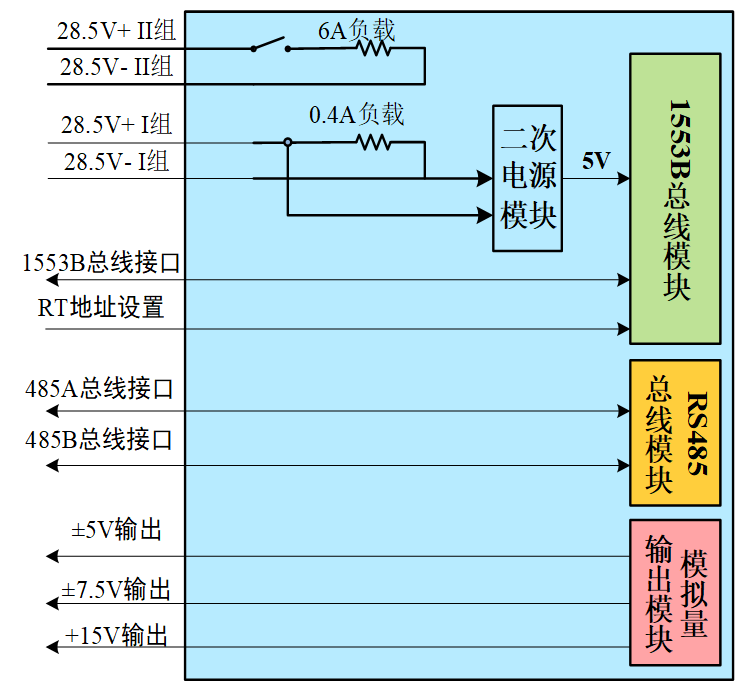

发控执行模块模拟器采用小型化便携结构,内部安装供电负载和功能模块,面板设置对外连接器和供电指示灯。发控执行模块模拟器主要实现如下功能:
● 供电负载及供电指示模拟,模拟自检盒能够模拟28.5V供电负载(I组)以及28.5V供电负载(II组),以检查测试系统中供电电源的工作情况,模拟负载为直流阻性;
● 二次电源转换,将输入的28.5V供电负载(I组)转换为内部工作所需的二次电源12V,12V电源输出能力为1A;
● 1553B总线通讯模拟,与测试系统进行1553B通讯,其中测试系统为BC端,发控执行模块模拟器为RT端,RT地址由测试系统通过分立信号线设置。
