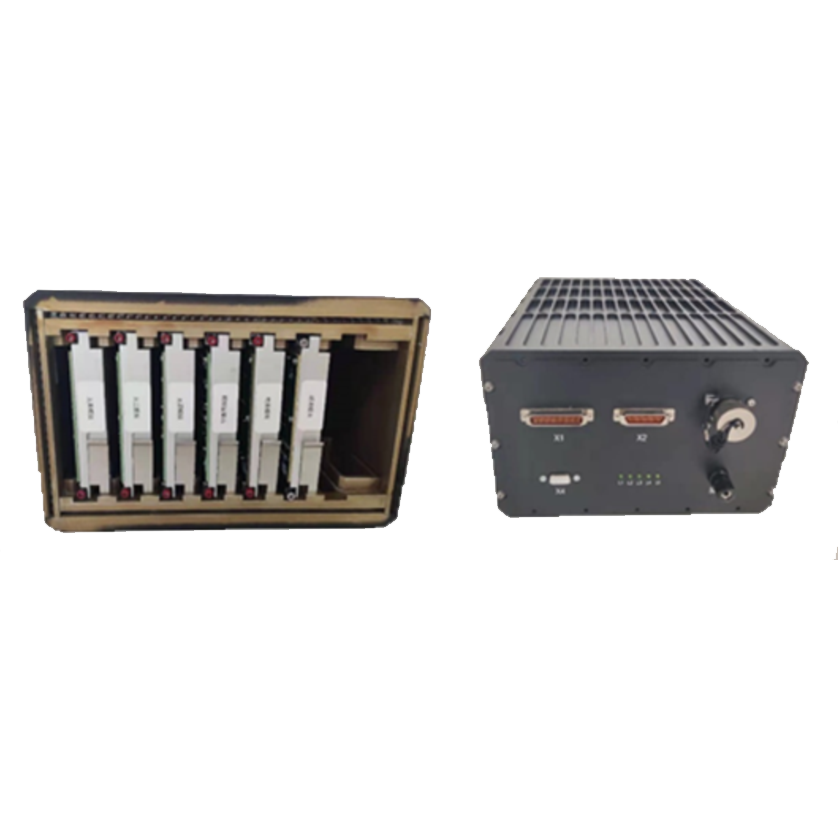

元器件选用100%国产化,采用标准3U尺寸VPX机箱;
可模拟DS设备的电气接口、通信接口、指令接口;
支持通信接口协议可配置。
参数名称 | 参数详细 |
---|---|
主体功能 | (1) 对外提供模拟负载,完成被测设备的电气功能检查 (2) 支持被测设备的RS-485/RS-422通信功能检查 (3) 可对被测设备提供绝缘及导通电阻模拟接口 (4) 可向被测设备提供无源测试接口 |
设别机构 | (1) 软件:提供上位机软件,通过网络协议配置各类模块工作模式 (2) 硬件:采用3U尺寸VPX机箱结构,所有接口通过后面板引出 |
模拟负载提供 | (1) 提供27V/1A±0.5A供电负载 (2) 提供27V/50±10mA供电负载 |
通信接口 | (1)提供2路异步RS-422通讯功能,接口隔离,通信方式及协议可设置 (2)提供2路同步RS-485通讯功能,接口隔离,通信方式及协议可设置 |
模拟量输出 | 12路电压输出功能,输出电压范围-35V~+35V, 输出电压精度优于±5%FS |
模拟器模拟 | 提供16路电阻模拟输出 |
无源导通 | 提供20路无源导通模拟接口 |
